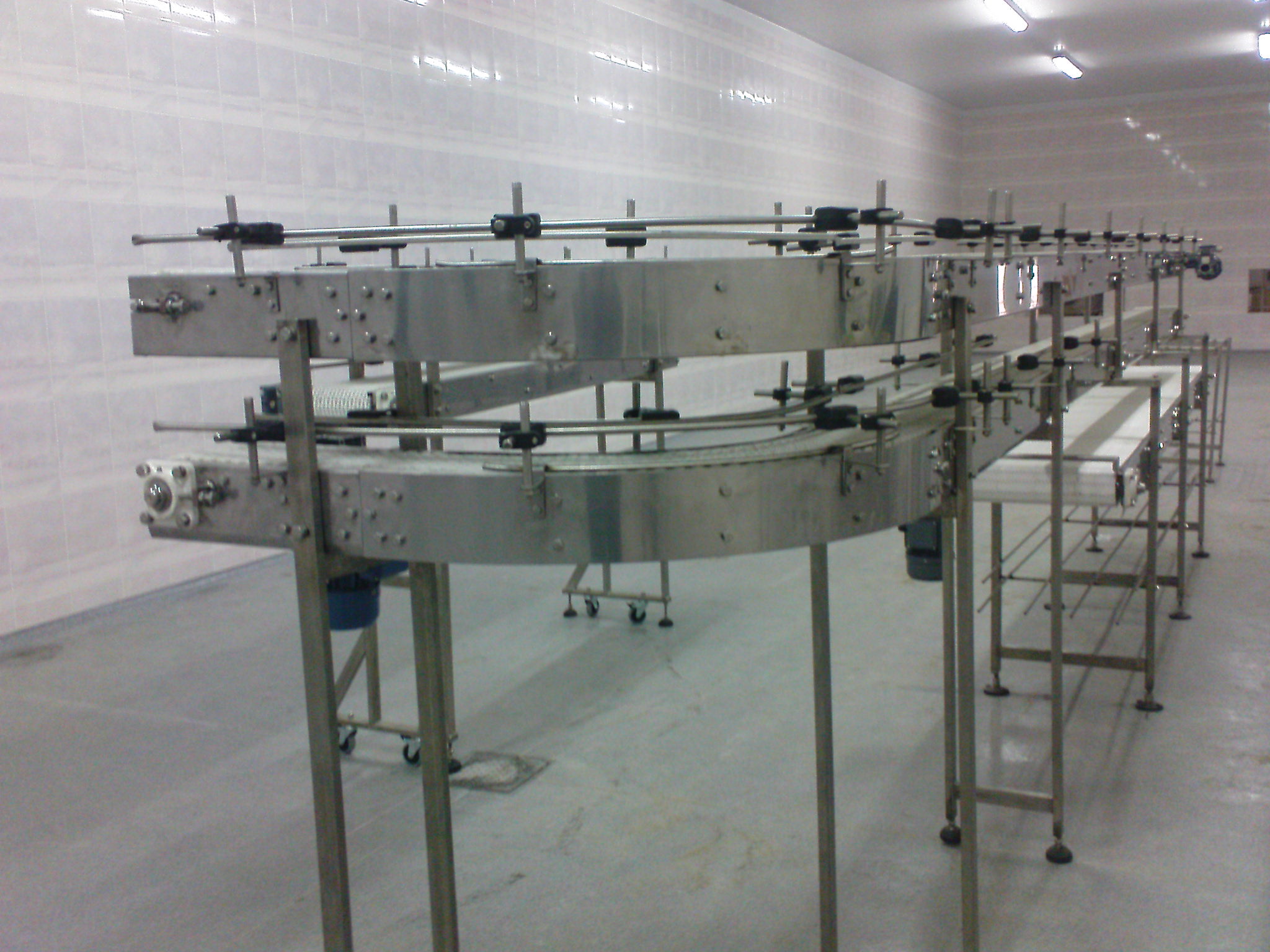

Przenośnik wielopoziomowy dla małych hal
Jak przenośnik wielopoziomowy oszczędza powierzchnię hali bez utraty wydajności: budowa, typowe schematy, ograniczenia i zastosowania.
Powierzchnia hali kosztuje pieniądze, a często jej brakuje. Przenośnik wielopoziomowy rozwiązuje ten problem: przenosi strumień transportowy w pion i uwalnia podłogę. W tym artykule omawiamy, jak zbudowany jest przenośnik wielopoziomowy, jakie schematy się stosuje i gdzie ten układ naprawdę działa — a gdzie nie.
Zasada układu wielopoziomowego
Klasyczny przenośnik zajmuje podłogę na całej długości trasy. Przenośnik wielopoziomowy rozmieszcza kilka poziomów transportowych jeden nad drugim we wspólnej ramie. Produkt przechodzi z poziomu na poziom przez odcinki przeładunkowe lub sekcje pochyłe, a łączna długość trasy „składa się” w kompaktowy pionowy regał.
Efekt to ta sama długość transportu na powierzchni mniejszej 2–4 razy. Na przykład linia chłodzenia o długości 60 m przy prędkości 0,1 m/s daje 10 minut leżakowania. Jako trasa jednopoziomowa to 60 metrów bieżących podłogi; na sześciu poziomach — tylko 10 m długości. Dla małej hali to często jedyny sposób, by zmieścić pełnowartościową linię bez rozbudowy pomieszczenia.
Konstrukcyjnie przenośnik wielopoziomowy buduje się dwoma sposobami. Pierwszy — osobny element cięgnowy na każdym poziomie z własnym lub wspólnym napędem. Drugi — rozwiązanie spiralne, gdzie jedna nieskończona taśma nawinięta jest śrubowo w pionie. Dla hal spożywczych częściej stosujemy pierwszy schemat: jest bardziej naprawialny i pozwala zatrzymywać poziomy niezależnie.
Typowe schematy przenośników wielopoziomowych
W naszych projektach stosuje się trzy główne schematy:
- Akumulacyjny — poziomy działają jako bufor, produkt gromadzi się między operacjami, wygładzając różnicę temp.
- Transportowy pionowy — przenośnik podnosi lub opuszcza produkt między piętrami czy poziomami hali.
- Technologiczny — na każdym poziomie produkt przechodzi osobną operację: leżakowanie, chłodzenie, podsuszanie.
Najczęściej poziomy łączą funkcje: podnoszą produkt i jednocześnie pozwalają mu odleżeć potrzebny czas. Kierunek ruchu na sąsiednich poziomach robi się przeciwny — produkt idzie „wężem”: na pierwszym poziomie w lewo, na drugim w prawo, i tak do wyjścia. Pozwala to umieścić wejście i wyjście produktu po jednej stronie ramy i nie prowadzić trasy powrotnej przez całą halę.
Parametry techniczne
Poniżej orientacyjne parametry przenośników wielopoziomowych, które projektujemy. Konkretne wartości zależą od produktu i zadania.
| Parametr | Wartość |
|---|---|
| Liczba poziomów | 2–6 |
| Odstęp między poziomami | 250–600 mm |
| Prędkość taśmy | 0,05–0,5 m/s |
| Materiał ramy | stal nierdzewna AISI 304 |
| Typ taśmy | taśma modułowa lub siatka |
| Oszczędność powierzchni | 2–4× wobec trasy jednopoziomowej |
| Szerokość taśmy | 300–1200 mm |
| Czas leżakowania produktu | 2–30 min w zależności od trasy |
Napęd i synchronizacja poziomów
Najtrudniejsze miejsce przenośnika wielopoziomowego to dopasowanie prędkości poziomów i praca odcinków przeładunkowych. Jeśli dolny poziom podaje produkt szybciej, niż przyjmuje górny, na przejściu powstaje zator; jeśli wolniej — produkt rozrywa się w strumieniu. Dlatego wszystkie poziomy sprowadzamy do jednej logiki sterowania. Na prostych schematach stosujemy wspólny napęd przez przekładnię łańcuchową — prędkości są sztywno powiązane mechanicznie. Na liniach technologicznych, gdzie poziomy potrzebują różnych prędkości (na przykład wolniej tam, gdzie dłuższe leżakowanie), każdy poziom otrzymuje własny motoreduktor z falownikiem.
Falowniki dają też łagodny rozruch: jednoczesny start 4–6 załadowanych poziomów tworzy moment rozruchowy 1,5–2 razy większy od roboczego, i bez płynnego rozpędzania uderza to w przekładnie. Odcinki przeładunkowe wyposażamy w krótkie sekcje przejściowe lub pochyłe rynny, by produkt przechodził z poziomu na poziom bez swobodnego spadku.
Gdzie schemat wielopoziomowy działa najlepiej
Przenośnik wielopoziomowy jest najskuteczniejszy tam, gdzie potrzebny jest czas leżakowania produktu przy ograniczonej powierzchni. Klasyczny przykład to linia chłodzenia wypieków czy wyrobów cukierniczych: produkt musi odleżeć kilka minut, i zamiast długiego przenośnika jednopoziomowego składamy trasę w pion.
Równie dobrze schemat pasuje do garowania ciasta, podsychania glazury, pośredniej akumulacji przed pakowaniem. Wszędzie, gdzie operacja zajmuje czas, a nie miejsce, układ pionowy daje zysk. Na linii chłodzenia pionowy regał daje też dodatkowy bonus technologiczny: ciepłe powietrze naturalnie się unosi, więc jeśli załadować produkt na dolny poziom, a zdejmować z górnego, ruch produktu idzie naprzeciw strumienia ciepła — to przyspiesza odprowadzanie ciepła.
Wskazówka inżyniera. Ustalaj odstęp między poziomami z uwzględnieniem nie tylko wysokości produktu, ale i dostępu do mycia i obsługi. Zbyt ciasne poziomy nie da się normalnie umyć i obejrzeć — w praktyce minimalny komfortowy prześwit nad produktem to 150–200 mm.
Ograniczenia układu wielopoziomowego
Schemat wielopoziomowy nie jest uniwersalny. Jego słabe punkty:
- utrudniony dostęp do górnych poziomów dla mycia i serwisu;
- odcinki przeładunkowe między poziomami — potencjalne punkty uszkodzenia delikatnego produktu;
- wyższa złożoność konstrukcji i odpowiednio cena w porównaniu z prostym przenośnikiem;
- ograniczenia wysokości stropu hali.
Dlatego dla prostego transportu „z punktu A do punktu B” jednopoziomowy przenośnik często okazuje się i tańszy, i wygodniejszy.
Jak projektujemy przenośnik wielopoziomowy
Projektowanie zaczyna się od pomiaru hali: wysokość stropu, istniejące instalacje, punkty wejścia i wyjścia produktu. Użyteczną wysokość pod regał liczymy po odjęciu 300–400 mm na dolną ramę nośną i prześwit do stropu na obsługę. Następnie liczymy potrzebny czas leżakowania lub długość trasy i określamy liczbę poziomów według wzoru „długość trasy = czas leżakowania × prędkość taśmy”. Osobno opracowujemy odcinki przeładunkowe — to właśnie one decydują, czy produkt pozostanie cały. Dla produkcji delikatnej stosujemy łagodne pochyłe przejścia zamiast zrzutu z poziomu na poziom.
Ramę projektujemy z profilu nierdzewnego AISI 304 z dostępem do każdego poziomu: wysuwane sekcje rolek nośnych lub uchylne osłony zabezpieczające upraszczają mycie i wymianę taśmy przenośnikowej. Więcej o wyborze typu przenośnika — w materiałach z tagiem przenośnik.
Podsumowanie
Przenośnik wielopoziomowy to rozwiązanie inżynierskie dla hal, gdzie powierzchnia jest deficytowa, a produkt potrzebuje czasu leżakowania. Oszczędza podłogę 2–4 razy, ale wymaga przemyślanego dostępu do obsługi i starannych odcinków przeładunkowych. Trzeba zmieścić linię w ograniczonej hali — skontaktuj się z nami, zaprojektujemy układ wielopoziomowy pod Twoje pomieszczenie.
