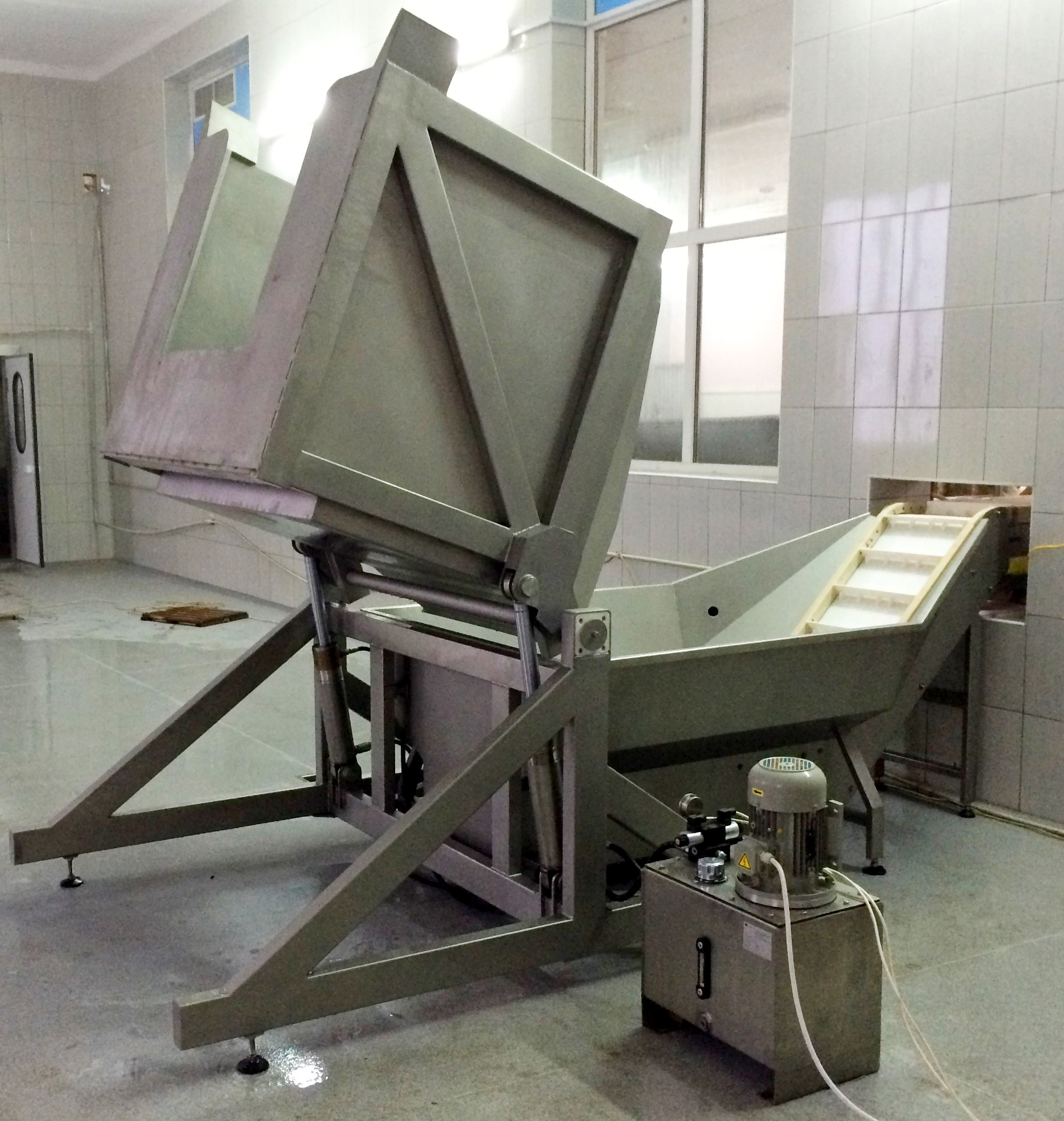

Контейнероперекидач: типи та задачі

Контейнероперекидач розвантажує тару — ящик, бокс, контейнер — підіймаючи й нахиляючи її так, щоб продукт пересипався у приймальний бункер чи на конвеєр. Це обладнання знімає важку ручну операцію на вході лінії й задає рівномірний темп подачі сировини. У цій статті розбираємо типи перекидачів, їхні задачі та вимоги до безпеки.

Навіщо потрібен перекидач

На вході майже будь-якої харчової лінії стоїть однотипна задача: висипати сировину з тари у приймальний бункер. Вручну це означає, що оператор підіймає 15–25-кілограмовий ящик на висоту бункера десятки разів за зміну. Це травмонебезпечно, повільно й нерівномірно.

Перекидач робить цю операцію механічно: тара фіксується на платформі, платформа підіймається й нахиляється, продукт висипається. Оператор лише ставить і знімає тару. Темп подачі стає стабільним, а навантаження на спину персоналу зникає.

Економічний ефект тут не лише в гігієні праці. Ручне завантаження бункера — це нерівномірний потік: оператор то висипає кілька ящиків поспіль, то робить паузу. Лінія за таким входом працює ривками, а вузли переживають змінне навантаження. Перекидач, інтегрований у систему керування, подає сировину рівно, темпом, який задає лінія, — і це безпосередньо позначається на якості готового продукту й ресурсі обладнання.

Типи перекидачів

Перекидачі різняться за приводом і за способом подачі тари:

• Гідравлічні — плавний хід, велике зусилля, підходять для важких контейнерів від 200 кг. Працюють тихо, добре тримають проміжні положення.
• Електромеханічні — привід через мотор-редуктор і ланцюг або гвинт; простіші в обслуговуванні, дешевші, оптимальні для тари до 150 кг.
• Підлогові — тара заїжджає на платформу візком або роклою.
• Колонні — тара захоплюється вилами й піднімається вздовж вертикальної колони, що дає більшу висоту вивантаження.

Вибір залежить від ваги тари, потрібної висоти вивантаження та інтенсивності циклів.

Параметри підбору

Перекидач підбирають за чотирма групами параметрів. Нижче — типові робочі діапазони нашого обладнання.

Параметр	Гідравлічний	Електромеханічний
Вантажопідйомність	200–1000 кг	50–150 кг
Кут перекидання	95–135°	90–120°
Висота вивантаження	до 1800 мм	до 1400 мм
Час циклу	25–40 с	15–30 с

Порада від інженера. Кут перекидання понад 120° потрібен лише для вʼязких і липких продуктів, які не висипаються самі. Для сипкого насіння чи цілих овочів достатньо 95–100° — це швидше й знижує ризик удару продукту об стінку бункера.

Безпека операції

Перекидач підіймає значну масу, тому безпека закладається в конструкцію. Обовʼязковий мінімум: огорожа зони руху платформи, кінцеві вимикачі крайніх положень, кнопка аварійної зупинки в зоні оператора, утримувальний клапан у гідросистемі, що не дає платформі впасти при втраті тиску. Тару фіксуємо притискачами, щоб вона не зісковзнула під час нахилу.

Для харчових ліній платформу й контактні поверхні робимо з нержавіючої сталі AISI 304. Перекидач добре інтегрується з подавальними конвеєрами й бункерами: продукт із тари висипається у приймальний бункер, а звідти дозовано йде на лінію. Це типова зв’язка для входу лінії переробки овочів.

Беспроливні перекидачі для рідких продуктів

Окремий клас — беспроливні перекидачі. Якщо тара містить продукт у розсолі, маринаді чи воді, звичайний перекидач розіллє рідину на підлогу разом із продуктом. Беспроливна конструкція вирішує це геометрично: тара перекидається не над відкритим бункером, а у спеціальний приймальний лоток із бортами й дренажем. Рідина відводиться окремим каналом, а продукт іде на лінію. Це критично для ліній засолки, маринування й переробки овочів у розсолі, де втрата розсолу означає і брудну підлогу, і недолив у фасуванні.

Цикл і продуктивність

Час одного циклу перекидача напряму визначає, скільки тари він обробить за зміну. Цикл складається з чотирьох фаз: установка тари, фіксація, перекидання з вивантаженням, повернення у вихідне положення. На безперервній лінії перекидач не повинен бути вузьким місцем, тому час циклу узгоджують із продуктивністю наступного сегмента.

Якщо одного перекидача не вистачає, застосовують два варіанти: перекидач із буферним накопичувачем тари або карусельну схему з кількома платформами. Для високопродуктивних ліній перекидач інтегрують у систему керування лінії — він стартує автоматично за сигналом датчика рівня в приймальному бункері, підтримуючи рівномірний потік сировини без участі оператора.

Висновок

Контейнероперекидач — це не розкіш, а спосіб зробити вхід лінії безпечним і ритмічним. Гідравліку обирають під важку тару й плавність, електромеханіку — під легку тару й простоту обслуговування. Якщо потрібен перекидач під вашу тару й продукт — звʼяжіться з нами, підберемо тип і розрахуємо інтеграцію. Більше про вхідне обладнання — за тегом обладнання.
