Кейс: лінія засолки огірків з перекидачем
Як ми спроектували лінію засолки огірків з безпроливним контейнероперекидачем, дозуванням розсолу й фасуванням.
До нас звернулося переробне підприємство з типовою для сезону проблемою: засолку огірків виконували вручну, і в пік сезону лінія не встигала за обсягом сировини. У цьому кейсі розповідаємо, як ми спроектували й запустили лінію засолки з безпроливним контейнероперекидачем.
Задача замовника
Огірки приходили на завод у пластикових контейнерах по 250 кг. Робітники вручну вивантажували їх у мийну ванну — це була найповільніша і найважча операція на лінії. До того ж при ручному вивантаженні огірки билися об край ванни, частина продукту пошкоджувалася.
Замовник сформулював три вимоги: прибрати ручне вивантаження, виключити пошкодження продукту під час перекидання й вийти на продуктивність 3 тонни за годину. Окрема умова — лінія має митися без розбирання за стандартом CIP.
Чому звичайний перекидач не підходив
Класичний контейнероперекидач піднімає й перевертає контейнер, висипаючи вміст. Проблема в тому, що огірки разом із транспортною водою висипаються різко — частина продукту б’ється при падінні, а вода розплескується по підлозі цеху.
Рішенням став безпроливний перекидач із регульованою швидкістю перекидання. Він перевертає контейнер плавно й під контрольованим кутом, а вивантаження йде через профільований лоток, що гасить швидкість падіння продукту. Огірки сходять м’яко, транспортна вода стікає в дренаж, а не на підлогу.
Конструктивно перекидач має гідравлічний привід із дроселюванням — швидкість руху регулюється плавно й не залежить від ваги завантаженого контейнера. Захоплювач спроєктовано так, що утримує контейнер за все дно, а не за борти: це виключає перекіс і дозволяє працювати з частково деформованою тарою. Кут і темп перекидання оператор задає один раз під конкретний продукт.
Конфігурація лінії
Лінію зібрали з шести узгоджених ділянок:
- Безпроливний контейнероперекидач — приймає контейнер 250 кг, плавно перекидає в приймальний бункер.
- Барботажна мийна ванна — відмиває огірки від ґрунту повітряним барботажем.

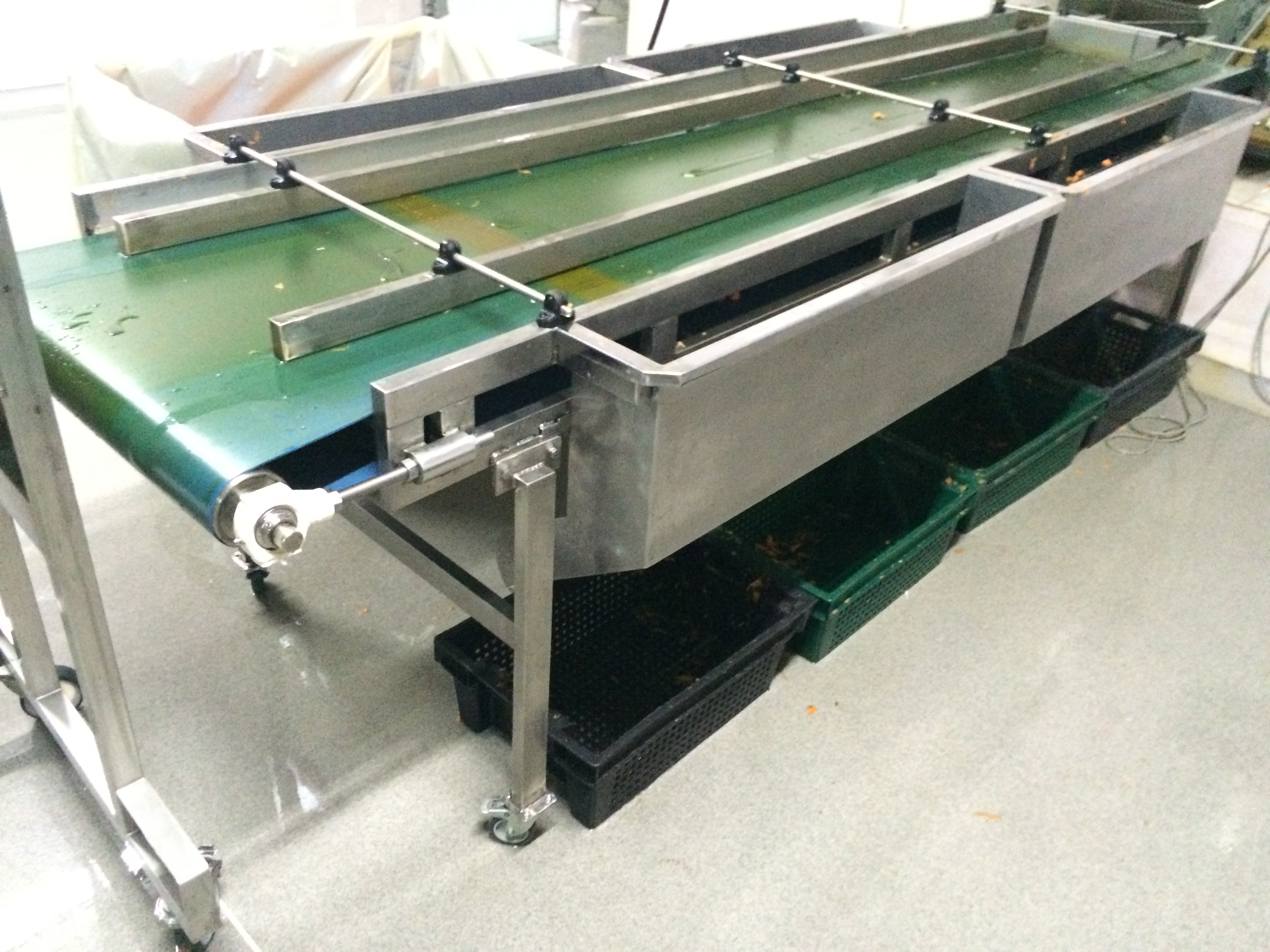

- Інспекційний конвеєр — оператори прибирають дефектні плоди.
- Конвеєр подачі в тару — дозує огірки в банки або бочки.
- Станція дозування розсолу — об’ємний дозатор подає розсіл заданої концентрації.
- Конвеєр відведення — передає заповнену тару на закатку.
Ділянки зв’язали транспортерами та конвеєрами із синхронізованими швидкостями, а перекидач — окремим нестандартним рішенням під розмір контейнера замовника.
Технічні параметри
| Параметр | Значення |
|---|---|
| Продуктивність лінії | 3 т/год |
| Вантажопідйомність перекидача | 300 кг |
| Кут перекидання | плавно регульований, до 135° |
| Концентрація розсолу | 4–8%, регульована |
| Точність дозування розсолу | ±2% |
| Матеріал контактних поверхонь | AISI 304 |
| Режим миття | CIP без розбирання |
Порада від інженера. При проєктуванні перекидача під конкретний контейнер ми завжди беремо реальний зразок тари замовника, а не паспортні розміри. Пластикові контейнери після кількох сезонів деформуються на 10–15 мм — захоплювач, розрахований на «ідеальний» розмір, такий контейнер просто не втримає.
Результат
Після запуску лінія вийшла на проектні 3 тонни за годину. Ручне вивантаження контейнерів зникло як операція — звільнилися двоє робітників, яких перевели на інспекцію. Пошкодження продукту під час вивантаження знизилося з помітного рівня практично до нуля завдяки плавному перекиданню.
Окремий ефект дала CIP-мийка: санітарна обробка лінії, що раніше займала зміну, тепер проходить за дві години без розбирання. Усі контактні поверхні виконані з нержавіючої сталі AISI 304 із радіусними сполученнями й нахилами для повного стікання розчину — лінія проєктувалася за принципами гігієнічного дизайну від першого ескізу.
Точність дозування розсолу ±2% дала ще один практичний результат: концентрація солі в готовому продукті стала стабільною від банки до банки. До модернізації розсіл доливали вручну, і смак партій помітно «плавав». Робота лінії знята на відео й передана замовнику разом із технічною документацією та інструкціями для операторів.
Що враховували при пусконалагодженні
Запуск лінії — це не просто увімкнення обладнання. На пусконалагодженні ми відпрацьовували кілька тонких моментів, які не видно на кресленні:
- Швидкість барботажу. Занадто інтенсивне повітря било огірки об стінки ванни — потужність дуттям підбирали під делікатність продукту.
- Темп перекидача. Перші проби показали, що при максимальній швидкості огірки все одно злегка б’ються — кут і темп зменшили до плавного режиму.
- Синхронізація з фасуванням. Конвеєр подачі в тару узгодили з ритмом дозатора розсолу, щоб не було ні заторів, ні розривів потоку.
Кожен із цих параметрів фіксували в карті налаштувань, яку передали замовнику. Це дозволяє оператору відновити робочий режим після зупинки чи перепідготовки лінії під інший продукт.
Висновок
Цей кейс показує типову логіку нашого підходу: ми не просто ставимо перекидач, а проєктуємо його під реальну тару й узгоджуємо з усією лінією. Безпроливне перекидання прибрало і ручну працю, і пошкодження продукту. Якщо плануєте лінію засолки чи переробки овочів — зв’яжіться з нами, спроєктуємо рішення під ваш продукт. Інші проєкти — у статтях за тегом кейс.
